Кладка стенового клинкера

  Правила кладки стенового клинкера

Вступление

Внимательно прочитайте следующую инструкцию.

  • Следующая информация несет рекомендательный характер и предназначена для каменщиков, которые уже имеют опыт работы с фасадным кирпичом. Эта информация также будет полезна и застройщикам.
  • Все строительные работы должны производиться согласно требованиям государственных стандартов и строительных норм и правил.
  • Данные рекомендации нацелены на повышение срока службы фасадов из клинкерного кирпича, который в несколько раз превосходит срок службы лицевой категории кирпича и штукатурки и превышает 100 лет.
  • При разработке данных рекомендаций использовались материалы иностранных товаропроизводителей клинкера и армирующих оснасток, практикующих каменщиков, собственные лабораторные и полевые испытания.
  • При возникновении разногласий при чтении данного раздела, просим все замечания и комментарии к ним высылать на электронную почту marketing@kerameya.com.ua



Что такое «клинкер»

Фасадный кирпич необходимо разделять на две категории: клинкерный кирпич и лицевой кирпич.

Название клинкерного кирпича происходит от слова клинк («звон» — нем. яз.(голландский)) и дословно означает звонкий. Звонким может быть только кирпич, обладающий высокой прочностью.

Клинкер изготавливают из глины путем высокотемпературного обжига на пределе ее плавления с добавлением в шихту магматических пород, что в комплексе дает повышенное количество стеклофазы в структуре кирпича. Подобная структура значительно снижает водопоглощение кирпича, что придает кирпичу высокую долговечность.



Связь между основными показателями долговечности

Кирпич характеризуется тремя основными параметрами:

  • Марка прочности — предел прочности на сжатие, измеряется в кгс/кв.см или в МПа/кв.см;
  • Водопоглощение — объемная доля воды, которую вбирает в себя кирпич при нормальных условиях до полного насыщения, измеряется в процентах;
  • Морозостойкость — количество циклов замораживания-оттаивания полностью насыщенного водой кирпича, которое выдерживает кирпич при снижении своих свойств до уровня 80%.

Все три показателя напрямую взаимосвязаны между собой. То есть, ухудшение любого из этих параметров неизбежно ухудшает оба других.

По всем показателям клинкер превышает лицевой кирпич как минимум в 2-3 раза, при этом срок службы клинкера превышает 100 лет, чего нельзя сказать ни об одном другом материале, кроме каменных пород.

Разница в цене между клинкером «КлинКЕРАМ» и лицевым кирпичом незначительна. Однако она есть, и эта разница — цена качества, красоты и долговечности. Затраты на производство клинкера значительно выше, чем на лицевой кирпич — повышение температуры печи на 50°С приводит к увеличению расхода газа на 25%. Разница в обжиге - 200°С.



Чем отличается клинкер от лицевого кирпича

Показатель

Клинкер «КлинКЕРАМ»

Европейский клинкер

Обычный лицевой кирпич

Предел прочности на сжатие

M более 350

M более 350

M 125-150

Водопоглощение

W=5%

W=5%

W=8...13%

Морозостойкость

F более 150

F более 150

F более 50

Гарантия производителя

100 лет

-

-

Цена за тысячу штук

590-760 USD

1000-2150 USD

400-520 USD





Главные тезисы:

  • Клинкер «КлинКЕРАМ» — это идеальный фасадный материал с точки зрения долговечности и широты дизайна.
  • Главным показателем долговечности кирпича является его водопоглощение.
  • Низкое водопоглощение и высокая прочность клинкера обеспечивают долговечность фасада на срок более 100 лет!
  • При использовании долговечных материалов необходимо применять долговечные технологии строительства.

Устройство долговечной стены







Складирование

1. Фасадный керамический кирпич производства ООО "Керамейя" допускается хранить на складе до трех ярусов при условии выполнения требований по охране труда и технике безопасности.

2. Берегите кирпич от загрязнений. На строительной площадке фасадный кирпич "Керамейя" необходимо складировать в месте, которое защищено от загрязнения растворами, бетонами, красками и другими веществами, которые могут оставить трудновыводимые пятна.

3. С самого начала бережно относитесь к строительным материалам.





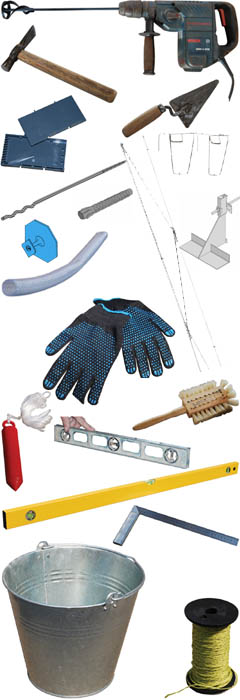

Организация работ

Непосредственно перед началом строительных работ нужно правильно организовать рабочее место каменщика.

1. Предварительно приобретите клинкерный кирпич, а компоненты раствора и оснастку по мере полной потребности.

2. К началу выполнения кладки первого ряда облицовочного слоя стены нужно выполнить следующие действия:

2.1. Закончить все работы, связанные со строительством фундамента.

2.2. Проложить гидроизоляционные материалы согласно проекту дома.

2.3. Проанализировать чертежи проекта дома, которые относятся к облицовке фасада, и ознакомиться с видами, перевязочными рисунками фасадного слоя стены, которые приведены в проекте.

2.4. Сделать разметку кладки фасада.

  • 2.4.1. Установить по длине фасада две вертикальные рейки (начало и конец стены), которые будут углами фасадной стены. Рейки нужно выровнять строго вертикально и крепко заанкерить. Высота реек должна перекрывать как минимум один этаж. Потом с помощью реек будет выровнена высота рядов.
  • 2.4.2. Высчитайте среднюю высоту ряда кирпича как сумму толщины кирпича (65 мм) и шва (8 - 12 мм). Например, средняя высота ряда при толщине шва 8 мм будет составлять 65+8=73 мм. Высоту горизонтального шва лучше принимать в пределах 8-10 мм .
  • 2.4.3. Разметьте фасад по вертикали (всегда с учетом повторов этажей). Разметка выполняется сверху вниз, начиная с самого тяжелого элемента фасада (например, цоколь или верхний край оконного отверстия текущего этажа). На вертикальных рейках (см. п.2.4.1) необходимо пометить карандашом размерные насечки, они будут отметками верхнего края кирпича в каждом ряду. Первый шов снизу может быть больше стандартного, и он выполняет функцию выравнивающего шва, ширина которого может составлять несколько сантиметров.

2.5. По всей ширине фасада приготовьте поддоны с клинкерным кирпичом и распакуйте их, что избавит кирпич от влаги, которая может возникнуть под пленкой в процессе его хранения.

3. При кладке клинкерного кирпича "КлинКЕРАМ" используйте готовые смеси для кладки, поэтому перед выполнением строительных работ необходимо заготовить нужное количество этих смесей.





Приготовление раствора для клинкера

Клинкерный керамический кирпич "КлинКЕРАМ" имеет чрезвычайно высокие физико-механические свойства, в первую очередь, низкое водопоглощение, которое значительно увеличивает срок службы фасада и не ограничивает кирпич в его использовании. Однако, низкий уровень водопоглощения добавляет трудности при кладке стены.

Ввиду этого компания "Керамейя" предлагает использовать для изготовления раствора уже готовые сухие смеси, которые специально для этого разработаны.

Смеси можно использовать разных товаропроизводителей. В Украине наиболее оптимальными считаются смеси производства ООО "Фасад", которые были специально разработанные под свойства фасадного кирпича "Керамейя". Изготовление раствора выполняйте согласно инструкции по использованию, которую предоставляет товаропроизводитель смеси.

Применение готовых сухих смесей «Фасад» дает следующие преимущества перед цементно-песчаным раствором самостоятельного приготовления:

  • отсутствие высолов на поверхности кладки (в смесях «Фасад» отсутствуют водорастворимые соли);
  • раствор на основе сухой смеси не дает отрыва кусочков раствора, что предупреждает загрязнение воздушного зазора вентиляционной системы фасада;
  • сухие смеси ускоряют скорость кладки (кладка клинкера на обычном растворе позволяет за смену возвести не более 4-х рядов кладки, в то время, как смесь увеличивает их до 6-9 рядов).

При самостоятельном изготовлении раствора используйте портландцемент марки 400-500 без примесей. Категорически запрещается использовать известь.





Рекомендуемая толщина швов — 10 мм.
Соображения:

  • В швах крепятся анкеры и система армирования фасада, которые не должны лежать «всухую»;
  • Толстый шов позволяет компенсировать возможные линейные отклонения кирпича (+/- 2мм);
  • Вертикальный шов может быть толще горизонтального на 1-2 мм для того, чтобы выровнять визуальную толщину шва , поскольку кирпич имеет закругленные фаски.

Швы должны быть полностью заполнены раствором. При этом раствор не должен попадать в воздушный зазор.

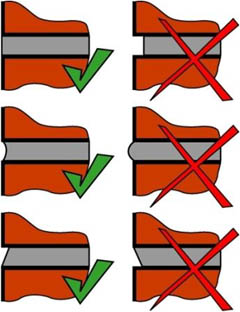

Запрещается использовать утопленные швы! Допустимые варианты показаны на рисунке сверху (варианты слева).
В качестве имитации визуального эффекта утопленного шва рекомендуется использовать шов с подрезкой (нижний левый на рисунке сверху) — он дает тот же визуальный эффект оттенения кирпича, но при этом сохраняется надежность шва.



При самостоятельном изготовлении раствора возможно применение «прутика». Прутик должен быть на 2 мм толще шва (для усадки кирпича после его вынимания, т.е. 12 мм при толщине шва 10 мм). Прутик закладывается с внутренней стороны фасадной кладки, таким образом он выполняет две функции: предупреждение попадания кусочков раствора внутрь воздушного зазора и ориентир для определения высоты шва.

Не забывайте выравнивать каждый кирпич во всех степенях свободы.

Кладка клинкерного кирпича

1. Предупреждения:

1.1. В процессе кладки всегда используйте кирпич из разных поддонов (одновременно с трех-четырех), если используется кирпич из разных партий.

1.2. Наносите раствор равномерно на всю поверхность кирпича.

1.3. Вертикальные и горизонтальные швы должны плотно прилегать к поверхности кирпича.

1.4. Используйте чистый инструмент, поддерживайте чистоту на рабочем месте.

1.5. Немедленно устраняйте разного рода загрязнения с поверхности фасадной кладки (например, с помощью влажной губки). Не допускайте схватывания цементного раствора на поверхности кирпича.

1.6. Не выполняйте кладочные работы во время дождя и мороза. Не допускайте протекания раствора со шва на кирпич.

1.7. Немедленно после схватывания раствора шов необходимо уровнять и одновременно уплотнить фуговочной кельмой.

1.8. Нововыстроенную стену защищайте от намокания в течение 14 суток путем накрытия свежей кладки полиэтиленовой пленкой.

1.9. Кладка керамических фасадов выполняется с выразительным выделением расшивки. Для расшивки лучше использовать другие, чем для кладки, виды растворов. Но раствор для кладки и для расшивки может быть одним и тем же, в том случае, если он для этого предназначен. Раствор должен иметь пластичную консистенцию.

1.10. Очистка фасада водой является лишь косметической операцией. Использование кислоты для очистки фасада является крайностью. Фасад должен быть выложен так, чтобы не было необходимости использовать химические вещества для его очистки.

1.11. Загрязнения фасадного кирпича, возникающие в процессе ведения кладки и фугирования швов, нужно снимать лишь сухим способом.

2. Технология кладки:

2.1. Выложите первый ряд кирпичей "всухую" для правильной разметки вертикальных швов. Для облегчения перевязки кирпича предлагаем ширину вертикального шва брать 10 мм (две ширины кирпича + толщина шва = длине кирпича, то есть 120+120+10=250 мм). Вертикальные швы в первом ряду будут определяющими в последующих рядах.

2.2. Ведите кладку целыми рядами согласно средней высоте рядов.

2.3. Для стен с воздушным промежутком между слоями стены шириной не меньше 4 см необходимо в фасадном слое сделать впуск (самый нижний ряд фасада) и выпуск (самый верхний ряд фасада) воздуха для обеспечения свободной циркуляции воздуха. Чтобы отверстия не было заметно, на практике это достигается следующим путем: через каждые четыре ряда делается пустой вертикальный шов, заполненный куском утеплителя, который потом вынимают по окончании расшивки. Закрытие вентиляционной воздушной пустоты любой перегородкой нуждается в дополнительных впускных и выпускных путях.

2.4. Соединение фасадного слоя стены с основным несущим слоем нужно выполнять с помощью анкеров, которые изготовляются из легированной (нержавеющей) стали (лучше всего, если они будут изготовлены в заводских условиях). Как правило, нужны четыре анкера на каждый квадратный метр стены. Анкеры нужно вживлять в стену под углом к керамическому фасадному слою, чтобы не допускать увлажнения теплоизоляционного слоя при конденсации пара на поверхности анкера.

2.5. При кладке рядов кирпича нужно предупреждать попадание раствора в воздушную пустоту. Для этого достаточно прижимать кельмой раствор на кирпиче со стороны воздушного слоя.

2.6. Выкладывайте ряды точно по уровню шнура-причалки, натянутому на вертикальных рельсах (см. п.2.4.1), что показывает среднюю высоту ряда. Это предупредит многократный контроль уровня рядов и отклонения по толщине шва и кирпича, а их возможные визуальные отклонения исчезнут.

2.7. В случае, если цвет расшивки швов отличается от цвета раствора, после завершения кладки части фасада и перед началом процесса схватывания раствора, необходимо выскоблить раствор до глубины 8-10 мм с помощью кельмы, подрезая его буквой V. После выскабливания фасад нужно очистить с помощью мягкой щётки.

2.8. По окончании рабочего дня можно оросить фасад водой (с помощью садового пульверизатора) и легко протереть кирпич влажной губкой.

2.9. В случае выполнения кладки с расшивкой, расшивка фасада выполняется как отдельный процесс после кладки всего фасада и минимум через 3 дня после выскабливания раствора из швов.

Рекомендации при проведении работ по расшивке швов кладки:


2.9.1. При выполнении расшивки нужно быть очень аккуратными, чтобы лишний раз не загрязнить фасад.
2.9.2. Используйте специальные растворы для расшивки, которые предназначены для внешних работ.
2.9.3. Расшивка всегда выполняется сверху вниз.
2.9.4. Оптимально, когда внешний слой расшивки является утопленным не более чем на 3 мм от поверхности кирпича вглубь кладки.
2.9.5. Важно, чтобы ширина кельмы для расшивки была уже, чем ширина принятого шва.
2.9.6. После завершения расшивки всего фасада необходимо мягкой влажной щеткой очистить его от мелких кусочков раствора, а затем легко оросить его водой. Чистку нужно делать только после высыхания швов. Очищать фасад нужно только водой или, в случае сильных загрязнений (особенно остатков раствора) - очень слабым раствором кислоты или специальными средствами. Очистку фасада водой всегда выполняют сверху вниз. Очистка выполняется следующим образом:
2.9.6.1. Фрагмент фасада нужно обильно оросить водой.
2.9.6.2. Очистить фрагмент фасада чистой щеткой средней жесткости, смачивая ее в растворе кислоты или специальных химических веществах. Очищать только поверхность кирпича! Не очищайте кислотой швы!
2.9.6.3. В самом конце нужно весь фасад облить водой.



Устройство стены

Внимание!

Детальную информацию относительно устройства стены Вы найдете здесь:

Система усиления фасада

Иллюстрированная технология кладки (формат PDF 16,4 МВ)

Иллюстрированная технология кладки (формат Power Point 2007 3,4 МВ)

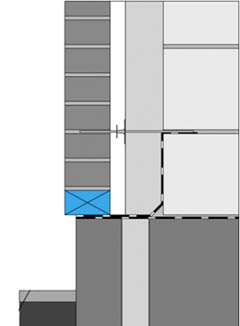

Голубым цветом показано вентиляционное отверстие, в которое вставляется вентиляционный короб. Пунктиром показан гидроизоляционный фартук.

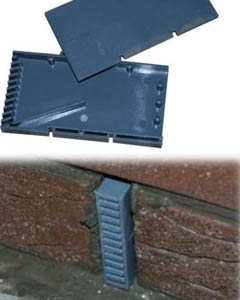

Общий вид вентиляционного короба. Короба производят в различных цветах, имитируя цвет шва.

Вентиляция фасада

Соображения:

В каждой стене есть точка росы (0°С — место, где происходит переход температуры из отрицательной в положительную и происходит образование конденсата). Точка росы находится либо в середине конструкционного слоя (при отсутствии теплоизоляционного слоя), или близко к внешней поверхности теплоизоляционного слоя. Конденсат, который появляется таким образом, необходимо выводить за пределы фасада, а заодно просушивать слои стены, иначе они будут намокать, что приведет к значительному снижению теплоизоляции стены и появлению грибков и плесени внутри стены.

Для того, чтобы сохранить стену на протяжении всего долгого срока эксплуатации, в стене создают вентиляционную систему, которая также выполняет функцию водоотвода конденсата. Эта система состоит из двух составляющих:

  • воздушный зазор (рекомендуемая ширина 10 см, при этом расстояние между теплоизоляционным слоем и фасадом должно быть 2-4 см, рекомендуется 4 см),
  • вентиляционные отверстия (незаполненные раствором вертикальные швы между кирпичами), в которые вставляются вентиляционные короба.

Основная идея — вентиляционная система должна иметь вход внизу и выход вверху, при этом движение воздуха между входными и выходными отверстиями должно быть беспрепятственным (именно по этой причине запрещается засорять воздушный зазор в стене).

Исполнение:

  • Перед началом возведения 1-го ряда фасадной кладки необходимо простелить фартук из битумной массы (гидроизоляцию), по которому конденсат будет беспрепятственно самотеком вытекать через вентиляционные отверстия наружу. Аналогично необходимо простилать фартуки и над каждым проемом (рис. слева).
  • Вентиляционные отверстия располагают в первом ряду кирпичной кладки непосредственно на гидроизоляции, а также в самом верхнем. Если высота стены превышает 6 м, дополнительно в середине стены располагают еще один ряд вентиляционных отверстий. Отступ от углов стен и проемов до первого вентиляционного отверстия не должен быть менее 25 см.
  • По горизонтали отверстия располагают на расстоянии 1 м. друг от друга (через 4 кирпича), под проемами и над ними располагают на таком же расстоянии, но не менее, но не менее 2 штук под и над проемом.
  • По вертикали отверстия располагают непосредственно друг над другом (ни в коем случае не в шахматном порядке).

Требования к вентиляционным отверстиям:

  • Через отверстия беспрепятственно должен самотеком вытекать конденсат в виде жидкости.
  • Через отверстие беспрепятственно должен проходить воздух (вход и выход).
  • Через отверстие не должны проникать насекомые и грызуны.
  • Дождевые осадки не должны проникать сквозь отверстие внутрь кладки.
  • Отверстия должны иметь эстетичный вид и максимально соответствовать цвету шва.

Именно по этим причинам рекомендуем применять вентиляционные короба в виде пластиковых коробок (рис. слева), а в случае их недоступности — самостоятельное изготовление их альтернатив в виде рулончиков из отрезков пластиковой армосетки (ширина отрезка 65 мм, длина 20-25 см).



Закладной анкер



Забивной анкер с дюбелем



Вкручиваемый анкер с дюбелем



Закладка анкера (а=6...8 см)



Виды каплеотбойников

Анкерование фасадного слоя стены

Соображения:

Во-первых, фасадный слой стены исполняет только две функции — защитную и декоративную. Поэтому фасадный слой должен выдерживать все воздействия атмосферы, и в первую очередь внешние ветровые нагрузки.

В условиях континентального и умеренно континентального климата, который характерен для Украины, России, Беларуси и Европы, ветровые нагрузки достигают 150 кгс/кв.м в штормовую погоду и 60-80 кгс/кв.м при обычных порывах ветра.

Ветровые нагрузки имеют периодический колебательный характер, который при больших нагрузках имеет разрушительную силу для фасада. Поэтому к системе анкерования необходимо относится с большой ответственностью.

Во-вторых, мы рассматриваем стену со сроком службы более 100 лет, поэтому к материалу, из которого изготавливается анкер и другие армирующие оснастки, необходимо предъявлять самые жесткие требования.

Скорость коррозии конструкционной и углеродистой сталей в агрессивной среде (а воздушно-капельная среда для сталей является именно такой) составляет 60-80 мкм в год, цинка — 8-10 мкм в год. Таким образом, анкер, изготовленный из такой стали, перестанет исполнять свои функции уже через 30-40 лет. Однако необходимо отметить, что срок службы оцинкованной стали в цементных швах без доступа воздуха значительно больше, поскольку цемент создает щелочную среду, которая защищает сталь от коррозии.

Требования к анкерам:

  • Анкер изготавливают из нержавеющей стали (легированной).
  • Поскольку на фасад действуют большие ветровые нагрузки, анкер должен характеризоваться большой стойкостью к сжатию и растягиванию. Одновременно с этим, анкер изготавливают из материала с достаточной степенью эластичности для того, чтобы по отдельности переносить нагрузки фасада на конструкционную часть стены. Слишком твердые анкера могут привести к появлению трещин на фасадах (например, не позволяя фасадному слою при нагревании перемещаться относительно конструкционного). В связи с этим анкеры не могут быть слишком большого диаметра. Поэтому рекомендуемый диаметр анкера — 4 мм.
  • При больших ветровых нагрузках увеличивается не диаметр анкера, а их количество.
  • Дюбель должен быть сделан из нейлона, как синтетического материала с самым большим сроком службы.
  • На анкер должен быть надет пластиковый каплеотбойник, который защищает теплоизоляционный слой от конденсата, который собирается на стержне анкера.
  • Каплеотбойник изготавливается из полиэтилена.
  • Оцинкованную сетку для анкерования применять запрещается ввиду ее короткого срока службы.

Выполнение:

Количество анкеров на 1 м.кв стены зависит от:

  • ветровой нагрузки на стену;
  • расстояния от конструкционного слоя стены до фасадного;
  • солнечной освещенности и т.д.

Количество анкеров рассчитывается индивидуально для каждого строения.

Чаще всего применяется 5 анкеров на кв.м. В этом случае анкеры размещают через каждые 50 см по горизонтали и через 40-45 см. по вертикали.

Дополнительно вокруг проёмов анкеры размещают линейно по +3 шт. на пог.м.

Анкеры размещают не ближе 15 см от края проема и компенсационного шва.

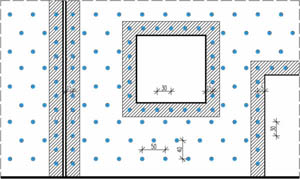

Размещение анкеров на фасадной плоскости



 Размещение компенсационных швов











Расстояние между горизонтальными компенсационными швами:

  • 1— для кирпича шириной 12 см, который полностью опирается на фундамент — до 12 м;
  • 2— для кирпича шириной 12 см, который не полной площадью опирается на фундамент, или для кирпича шириной 9 см, который полностью опирается на фундамент — до 6-8 м.













Компенсационные швы

  • В наших широтах летом в яркий солнечный день температура нагрева стены достигает 80-85°С, что приводит к значительным линейным расширениям фасадного слоя стены. В связи с этим возникает необходимость оборудования стены компенсационными швами, которые не заполняются раствором.
  • Наиболее разогретая стена — западная, затем южная, далее восточная и наименее разогретая — северная.
  • С целью оптимизации напряжений в фасадном слое стены необходимо здание разделить сеткой вертикальных и горизонтальных швов. Места концентрации напряжений: углы, смена высот основ, длинные и высокие стены, места уступов стен, места компенсационных швов конструкционного слоя стены.
  • Расстояние между расшивками зависит от солнечного освещения, материала фасада и способа усиления фасада. На рисунке слева схематически отображен раздел фасада компенсационными швами.
  • Места исполнения компенсационных швов должен рассчитывать инженер-конструктор проекта.

    Детальная информация об устройстве компенсационных швов и системы усиления кладки см. на странице Система усиления фасада типа Murfor

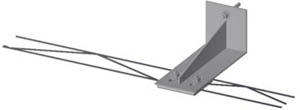

    Система усиления фасада Murfor — это полуфабрикат, который представляет собой ламель, состоящую из двух прутов диаметром 5 мм и длиной 3 м, выполненных из оцинкованной стали и соединенных между собой сварным соединением таким же прутом, но имеющим сунусообразную форму. Ламели изготавливаются шириной 30, 50, 100, 150, 200 и 280 мм.

    Система Murfor усиливает традиционный и облегченный раствор в конструкционном и фасадном слоях стены.

    Назначение системы Murfor:

    • предотвращение появления трещин;
    • в паре со стременами позволяет строить кирпичные перекрытия над проемами;
    • снимает напряжение вокруг проемов при помощи усиления подоконников;
    • Позволяет увеличить расстояние между компенсационными швами или вовсе обойтись без них.
